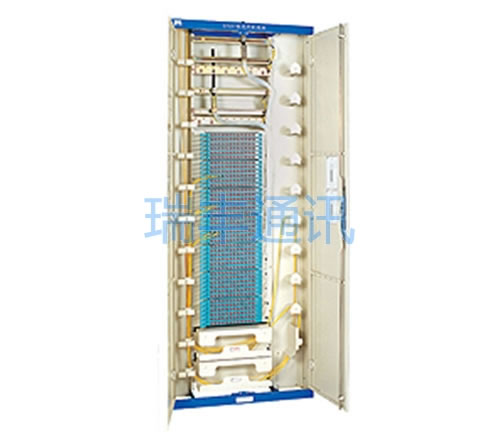

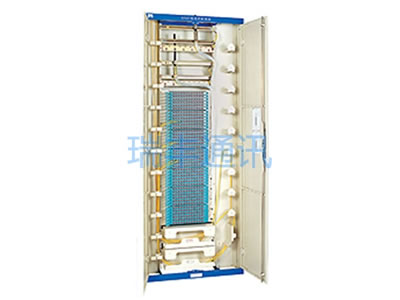

GPX-215型光纤配线架

发布时间:2012-2-19      作者:admin      阅读次数:3303



产品特点:

 ● 模块化:部件均采用模块化设计,可以通过模块的灵活搭配来实现不同的功能组合,使不同型号产品的组件具有通用性和互换性。
 ● 系列化:拥有满足室内、室外各种环境要求的、不同容量的产品,并配有全系列高品质的光器件产品,并能提供系统的解决方案。
 ● 人性化:强调人性化操作、管理等,全正面化操作,对工程施工有深厚的理解,追求完美的细节处理。走线空间充裕,工程施工及后期维护简捷。
 ● 标准化:严格遵循行业各种相关的标准。
 ● 专业化:专业技术人员和生产、检验等设备保障产品性能的可靠性及优越性。



依据标准:

 ● YD/T778-2006《光纤配线架》
 ● YD/T895-1997《SC/PC型单模光纤活动连接技术条件》
 ● YD/T826-1996《FC/PC型单模型光纤光缆活动连接器技术条件》



技术指标

工作环境:
 ▲ 工作温度:-5℃  ~+40℃
 ▲ 相对湿度:≤85%(+30°)
 ▲ 大气压力:70kpa ~106kpa
 ▲ 光纤活动连接器:符合GB12507及相关标准的规定
 ▲ 光纤光缆符合GB/T11818和GB/T7424的规定

功能:
 ▲ 具有光缆固定和保护功能
 ▲ 调线功能
 ▲ 具有光缆终接功能
 ▲ 光缆纤芯和尾纤的保护功能

机柜高度:
2600、2200、2000。可根据用户不同的需要定做不同规格的产品。

光电性能:
 ▲ 插入损耗:≤0.35db
 ▲ 回泼损耗:FC/PC>45db、FC/UPS>50db、FC/APS>60db
 ▲ 插入耐久性寿命: 1000次

高压接地防护:
 ▲ 机柜高压防护接地装置与光缆中金属挡潮铠装层相连,地线截面积>6mm2
 ▲ 机架高压防护接地装置与地相连的连接端子的截面积应大于35mm2
 ▲ 机柜高压防护接地与机架绝缘,绝缘电阻1000MΩ/500( DC)无飞弧
 ▲ 机柜高压防护接地装置与于机柜间耐压≥3000V(DC)不击穿,无飞弧
 ▲ 机架高压防护接地装置应能可靠接地,接地处应有明显的接地标志

机械性能:
 ▲ 塑料燃烧性能符合GB51697-85的规定。
 ▲ 光缆穿过金属时有保护套,纤芯尾纤的曲率半径>30mm.
 ▲ 光缆进入机柜的曲率半径大于光缆直径的15倍。
